高压隔离开关的运行维护

第一节 高压隔离开关的巡视检查

1  隔离开关的巡视检查应按表2的项目、标准要求进行。

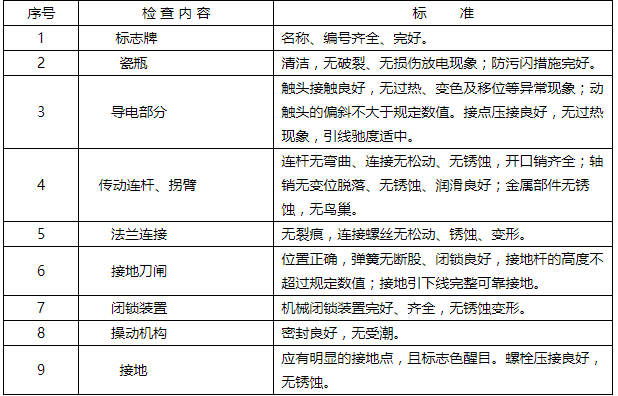

表2隔离开关的巡视检查项目和标准

第二节  高压隔离开关的操作

1 隔离开关操作的一般规定

1.1隔离开关操作前应检查断路器、相应接地刀闸确已拉开并分闸到位，确认送电范围内接地线已拆除。

1.2隔离开关电动操动机构操作电压应在额定电压的85%～110%之间。

1.3手动合隔离开关应迅速、果断，但合闸终了时不可用力过猛。合闸后应检查动、静触头是否合闸到位，接触是否良好。

1.4手动分隔离开关开始时，应慢而谨慎；当动触头刚离开静触头时，应迅速，拉开后检查动、静触头断开情况。

1.5隔离开关在操作过程中，如有卡滞、动触头不能插入静触头、合闸不到位等现象时，应停止操作，待缺陷消除后再继续进行。

1.6在操作隔离开关过程中,要特别注意若瓷瓶有断裂等异常时应迅速撤离现场,防止人身受伤。对GW6、GW16型等隔离开关，合闸操作完毕后，应仔细检查操动机构上、下拐臂是否均已越过死点位置。

1.7电动操作的隔离开关正常运行时，其操作电源应断开。

1.8操作带有闭锁装置的隔离开关时，应按闭锁装置的使用规定进行，不得随便动用解锁钥匙或破坏闭锁装置。

1.9严禁用隔离开关进行下列操作:

(1) 带负荷分、合操作；

(2) 配电线路的停送电操作；

(3) 雷电时，拉合避雷器；

(4) 系统有接地（中性点不接地系统）或电压互感器内部故障时，拉合电压互感器；

(5) 系统有接地时，拉合消弧线圈。

第三节 高压隔离开关故障分析及处理
1  隔离开关接头发热

发现隔离开关触头、接点过热时，首先汇报调度，设法减少或转移负荷，加强监视，然后根据不同接线进行处理：
（1）双母线接线。如果一母线侧刀闸过热，通过倒母线，将过热的隔离开关退出运行，停电检修。
（2）单母线接线。必须降低其负荷，加强监视，并采取措施降温，如条件许可，尽可能停止使用。
（3）带有旁路断路器的可用旁路断路器倒换。
（4）如果是线路侧隔离开关过热，其处理方法与单母线处理方法基本相同，应尽快安排停电检修。维持运行期间，应减小负荷并加强监视。
（5）一个半断路器接线的可开环运行。
（6）对母线侧隔离开关过热触头、接点，在拉开隔离开关后，经现场检查，满足带电作业安全距离的，可带电解掉母线侧引下线接头，然后进行处理。
2  传动机构失灵

隔离开关电动操作失灵后，首先检查操作有无差错，然后检查操作电源回路、动力电源回路是否完好，熔断器是否熔断或松动。电气闭锁回路是否正常。

3  隔离开关触头熔焊变形、绝缘子破损、严重放电

遇到这些情况应立即停电处理，在停电前应加强监视。

4  隔离开关拒绝分、合闸

（1）由于轴销脱落、楔栓退出、铸铁断裂等机械故障，或因为电气回路故障，可能发生刀杆与操作机构脱节，从而引起隔离开关拒绝合闸，此时应用绝缘棒进行操作，或在保证人身安全的情况下，用板手转动每相隔离开关的转轴。

（2） 拒绝分闸：当隔离开关拉不开时，如系操动机构被冰冻结，可以轻轻摇动，并观察支持瓷瓶和机构的各部分，以便根据何处发生变形和变位，找出障碍地点。如果障 碍地点发生在隔离开关的接触部分，则不应强行拉开，否则支持瓷瓶可能受破坏而引起严重事故，此时只能改变设备的运行方式加以处理。

5  隔离开关合不到位

隔离开关合不到位，多数是机构锈蚀、卡涩、检修调试未调好等原因引起的，发生这种情况，可拉开隔离开关再合闸。必要时应申请停电处理。
